ЧПУ поворотный стол LEHMANN ЕА-510.L

Цена: по запросу

Оплата в рублях по курсу ЦБРФ

Окончательная стоимость зависит от количества и комплектации заказа

Срок поставки зависит от текущего наличия на российском складе

Гарантия - 12 месяцев

Поворотный стол ЕА-510 предназначен для закрепления обрабатываемой заготовки и для ее поворота на нужные технологические углы по отношению к режущему инструменту на вертикальном или горизонтальном станке с ЧПУ. Устанавливается в рабочей зоне на плоском рабочем столе станка. Ось вращения шпинделя поворотного стола может быть направлена горизонтально или вертикально. Повороты заготовки выполняются автоматически.


  • Подготовка станка к использованию 4-ой оси оплачивается дополнительно (опция)
  • Сменная оснастка для поворотного стола (планшайбы, кулачковые патроны, задняя бабка и т.п.) оплачивается дополнительно (опция)

Модели серии EA характеризуются компактным дизайном, имеют прочный хромированный корпус редуктора и кожух из анодированного алюминия, предотвращающий попадание стружки , пыли и других загрязнений благодаря герметичности корпуса IP67 в базовом исполнении , и постоянно нагнетаемому внутри корпуса избыточному давлению воздуха . Компактные размеры и компоновка устройств также обеспечивают максимально свободный доступ в зону обработки и движение по оси Z и оптимальное использование полезного пространства в рабочей зоне станка.

Модульная конструкция, а также система CombiFlex от Lehmann позволяют закреплять обрабатываемую деталь более чем 20 различными способами на устройствах с ручным или электрическим приводом. В результате снимаются ограничения стандартных планшайб, зажимных кулачков и посадочных мест обрабатывающего оборудования.

Червячный редуктор с возможностью регулировки зазора позволяет, при необходимости, производить компенсацию зазора при износе механизма путем радиальной регулировки червяка. Использование прецизионных подшипников обеспечивает максимальное противодействие осевым нагрузкам, возникающим, в частности, при сверлении со смещением относительно центра отверстий. Радиальный гидравлический тормоз шпинделя максимального диаметра совмещен с усилителем давления и датчиками давления, обеспечивая и удерживая Момент зажима от 300 до 5000 Нм в зависимости от модели стола. Такая система устраняет любые осевые и радиальные смещения шпинделя и предотвращает повышенную нагрузку на подшипники шпинделя.

  • Параметр Значение
    Ø качающейся оси 240 мм
    Высота центров 150 мм
    Общий вес с двигателем 35 кг
    Центральное отверстие  34 мм
    Максимальный зажимной момент 800 Нм
    Нагрузка на шпиндель
    (с задней бабкой/без задней бабки/стандартная нагрузка)
    400/200/42 кг
    Максимальное осевое усилие 46 кН
    Максимальный опрокидывающий момент 2000 Нм
    Максимальный момент инерции массы
    (стандартная нагрузка/максимальная нагрузка)
    0,2/2 кгм2
    Максимальный момент подачи 250 Нм
    Точность деления Pa 17/10 ± arcsec
    Точность повторения Ps центр  2 ± arcsec
    Максимальная скорость со стандартной нагрузкой  80 мин-1
    Круговое движение 6/3 мкм
    Вращение без торцевого биения 6/3 мкм
    Параллельность  10/5 мкм/100 мм
  • Параметр Значение
    A 333
    B 215
    C 150
    D 150
    E 23
    F 85
    X 248

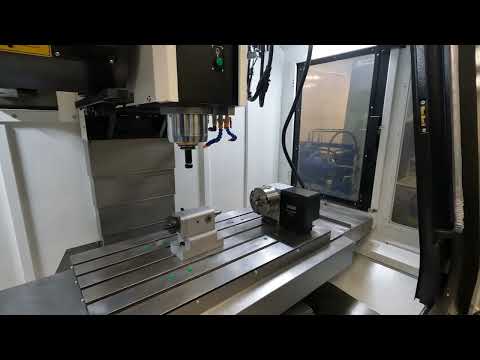

  • Видео с ЧПУ поворотный стол LEHMANN ЕА-510.L

    Фотогалереи с ЧПУ поворотный стол LEHMANN ЕА-510.L
